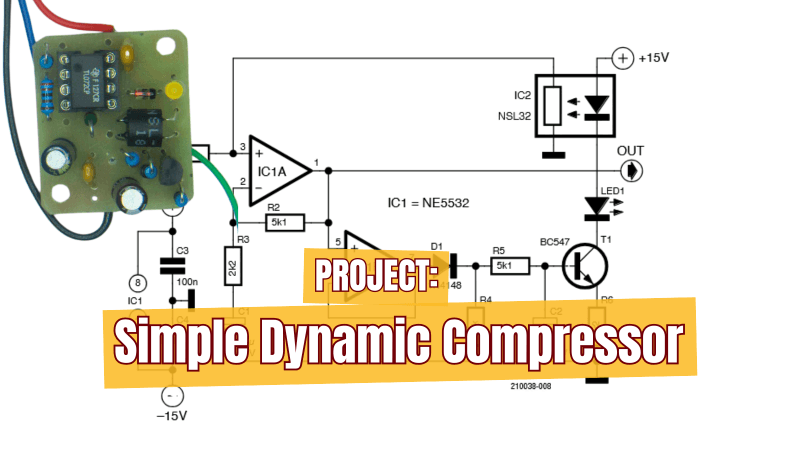

Il cuore del circuito del compressore, mostrato nella Figura◦1, è IC2, un fotoaccoppiatore resistivo NSL-32. Il valore del resistore all'interno del dispositivo dipende dalla quantità di luce prodotta dal LED incorporato che lo illumina. In questo modo, il valore del resistore può variare da circa 500 kΩ ( off) a 500 Ω ( on). Questo tipo di elemento fotoresistivo è chiamato anche vactrol. Sono ampiamente utilizzati nelle applicazioni audio, come nei compressori, nei filtri e nei generatori di inviluppo, dove il loro lento tempo di risposta e il comportamento “morbido” sono apprezzati per le loro qualità musicali.

Vactrol IC2 is the magic part in this circuit that allows the dynamic compression of an audio signal.
Figura◦1: Il Vactrol IC2 è la parte magica di questo circuito che consente la compressione dinamica di un segnale audio.

La resistenza di IC2 e R1 formano un attenuatore dipendente dalla luce. Quando il segnale diventa troppo forte, il LED all'interno di IC2 si accende. Questo abbasserà il valore della resistenza di IC2, attenuando il segnale di ingresso. Pi...
