Vuoi monitorare in remoto i visitatori alla tua porta? Perché acquistare una soluzione di monitoraggio della porta già pronta quando costruirne una propria è più gratificante? Questo progetto prevede un Raspberry Pi, una fotocamera Raspberry Pi e una scheda RPi GSM HAT progettata nel 2016 da Elektor.

Funzionamento

Quando un visitatore suona il campanello, viene immediatamente scattata una foto e inviata a uno smartphone, consentendo di vedere chi è alla porta. È quindi possibile chiamare il videocitofono; il modulo GSM integrato risponde automaticamente alla chiamata. Dopo un breve squillo, è possibile parlare direttamente con il visitatore utilizzando il microfono e l'altoparlante integrati. Inoltre, è possibile inviare un SMS con la password corretta per attivare a distanza un apriporta elettrico. Per maggiore sicurezza, il sistema verifica il numero di telefono del mittente per garantire che il comando provenga dal tuo smartphone.

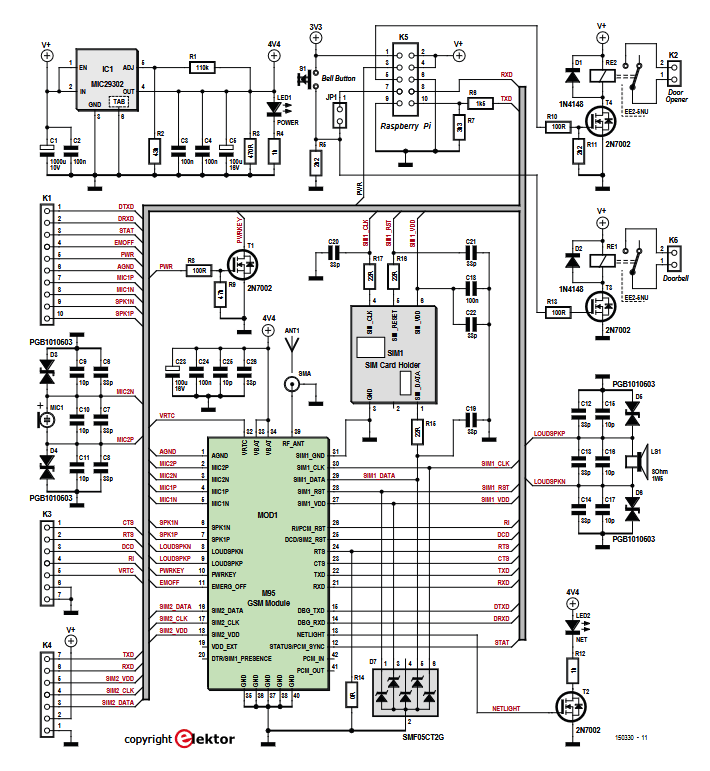

Door spy schematic for door monitoring
The major parts in this circuit are the M95 GSM module and the SIM cardholder. Click for PDF

Schema e PCB

Il cuore del circuito di monitoraggio della porta è costituito da un modulo GSM M95 MOD1 con antenna e dal supporto della scheda SIM SIM1. Le resistenze da R15 a R17, il gruppo di diodi D7 e i condensatori da C19 a C22 servono per la soppressione dei disturbi e la protezione ESD dell'interfaccia della scheda SIM.


“Lo stesso vale per i condensatori da C6 a C17 e da D3 a D6, rispettivamente per l'ingresso del microfono e l'uscita dell'amplificatore audio dell'M95”, osserva Luc Lemmens. “L'M95 è collegato al Raspberry Pi (K5) tramite la sua USART, tutte le comunicazioni avvengono tramite comandi AT. Il partitore di tensione R6/R7 adatta il segnale TxD al livello di ingresso digitale nominale di 3,3 V dell'RPi”.


La scheda si inserisce nella parte superiore del Raspberry Pi. Il circuito stampato della spia della porta è progettato come un RPi-HAT e contiene principalmente SMD.

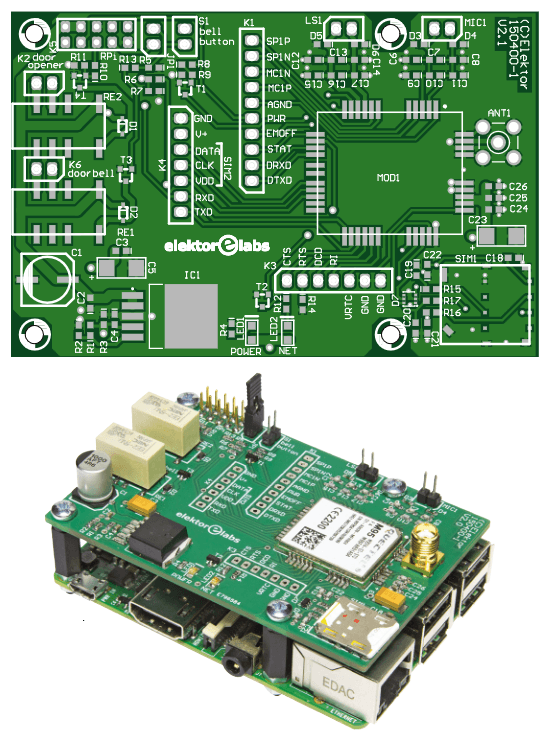

Door spy pcb
Il PCB è progettato come un RPi-HAT e contiene principalmente SMD.

Progetto per il Monitoraggio della Porta

L'articolo, “Door Spy Using Raspberry Pi,” è apparso su Elektor novembre/dicembre 2016. È possibile leggere l'articolo gratuitamente nelle due settimane successive alla pubblicazione di questa notizia. Se iniziate un vostro progetto, condividete i vostri progressi sulla piattaforma Elektor Labs!

Nota dell'editore: questo articolo è apparso originariamente in un'edizione del 2016 di ElektorMag. Data l'età del progetto, alcuni componenti, PCB, prodotti o link potrebbero non essere più disponibili. Tuttavia, riteniamo che il contenuto rimanga una risorsa preziosa e speriamo che ti ispiri ad avviare nuovi progetti di elettronica sul tuo banco di lavoro.
