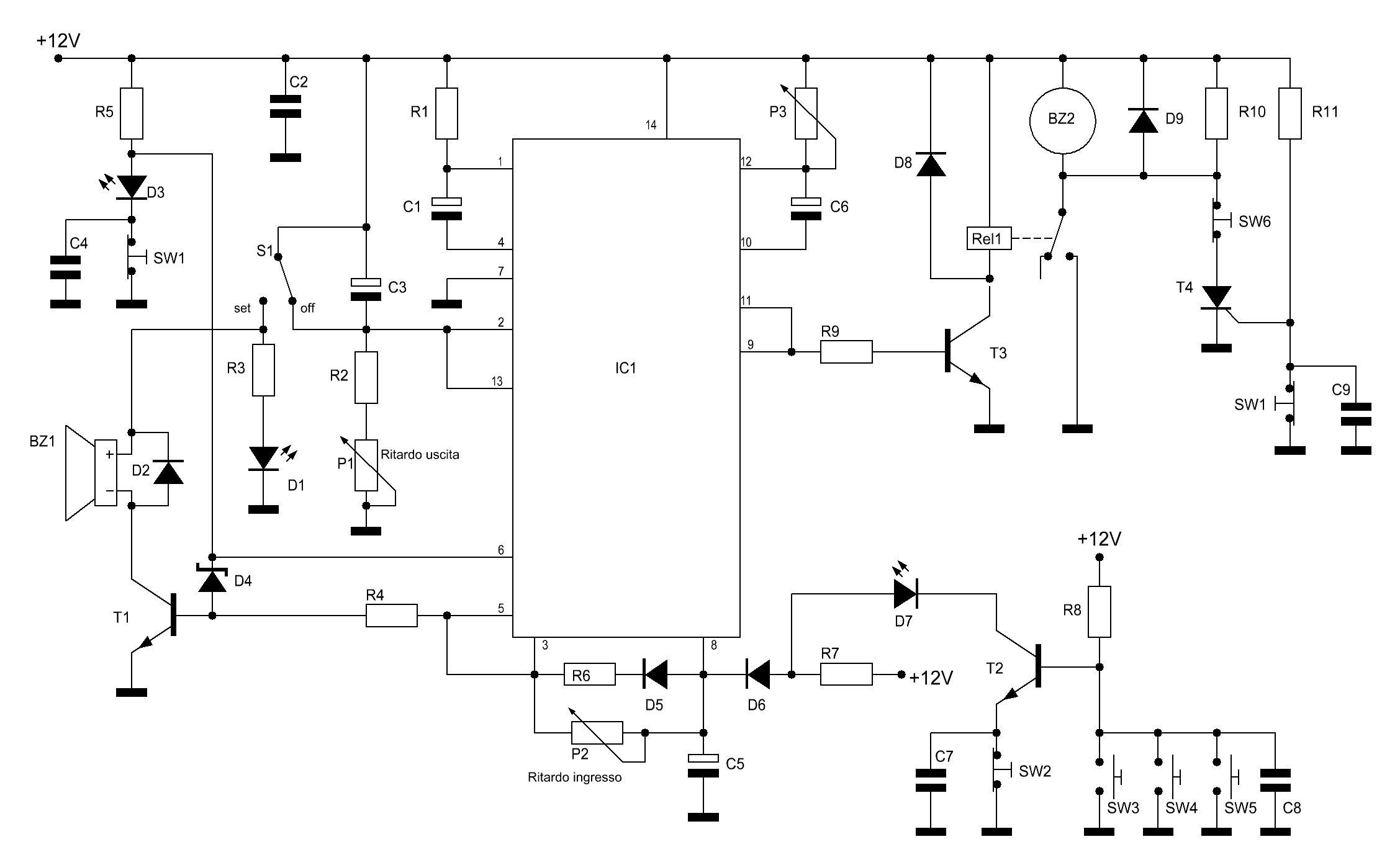

Questo circuito è un allarme ideato per intervenire qualora il guidatore viene forzato ad uscire dal veicolo. Se una portiera viene aperta mentre il dispositivo è funzionante interviene un ritardo di azionamento del sistema di allarme, ossia quando il ladro è in possesso del veicolo dopo 3 minuti l'allarme comincia a suonare e il motore si spegne. Nel caso in cui il dispositivo sia in funzione e la portiera viene aperta per un motivo differente dal furto sarà premura del guidatore premere il tasto di reset, invalidando il timer dei 3 minuti.

ELENCO COMPONENTI
BZ1
Buzzer
IC1
CD4001
BZ2
Sirena
P1
Pulsante n.a.
C1
100nF
R1
2.2k
C2
100nF
R2
4.7k
C3
220µF/25V
R3
2.2k
C4
10µF/25V
R4
1M
C5
100nF
R5
2.2k
C6
220µF/25V
R6
10k
C7
100nF
R7
10k
D1
1N4001
R8
4.7k
D2
1N4001
R9
2.2k
D3
1N4001
R...
