Il circuito rappresentato è un preamplificatore costituito da tre blocchi. Il primo blocco è un preamplificatore non-invertente che utilizza: un condensatore da 120pF per tagliare le frequenze alte dello spettro, e un condensatore da 1 uF per tagliare le frequenze basse dello spettro. Il secondo blocco è caratterizzato dal controllo del volume, dei bassi e degli alti e dei medi,...
Il circuito rappresentato è un preamplificatore costituito da tre blocchi. Il primo blocco è un preamplificatore non-invertente che utilizza: un condensatore da 120pF per tagliare le frequenze alte dello spettro, e un condensatore da 1 uF per tagliare le frequenze basse dello spettro.
Il secondo blocco è caratterizzato dal controllo del volume, dei bassi e degli alti e dei medi, e come terzo blocco un transistor per adattare il segnale ad un amplificatore finale.

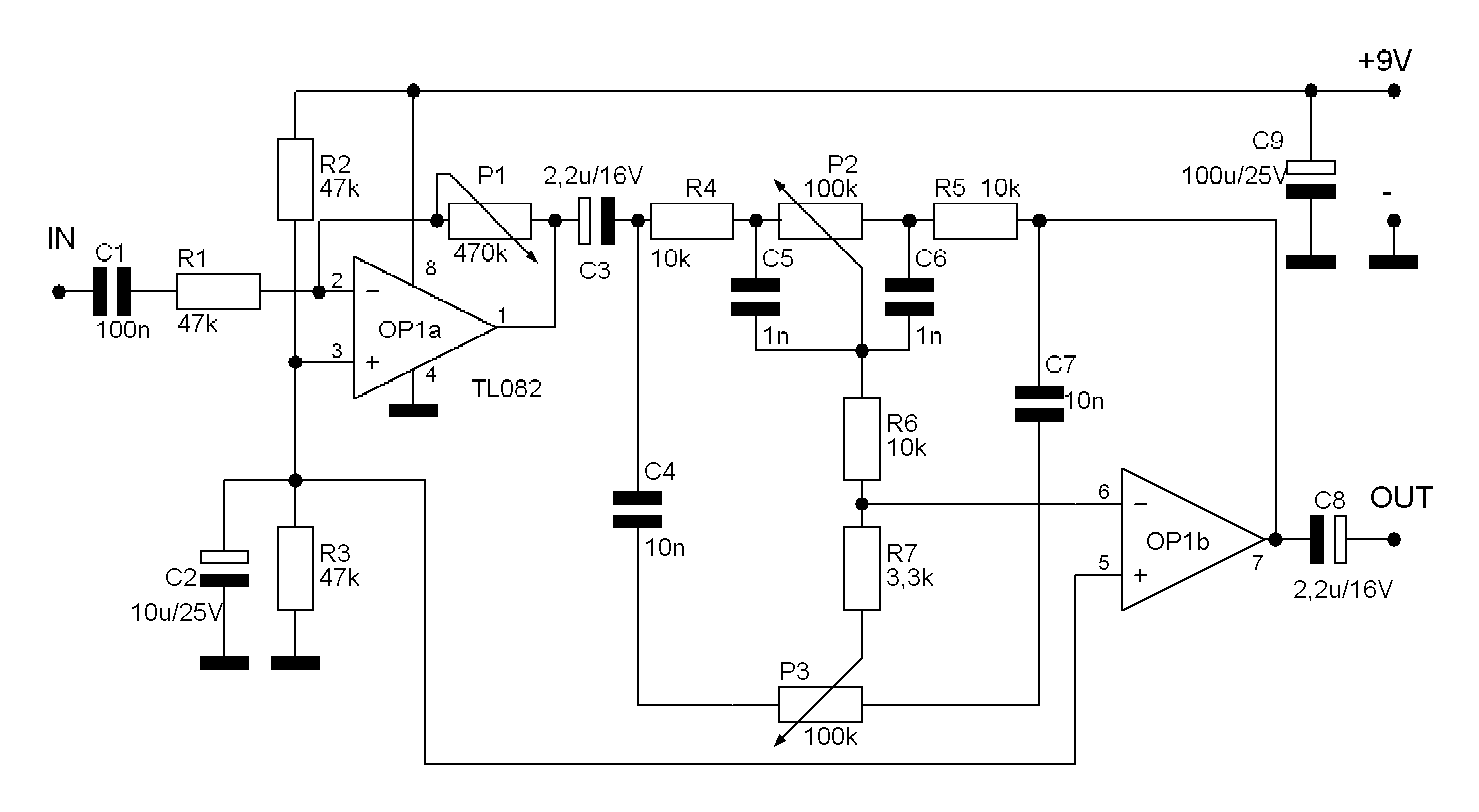

Figura 1: schema elettrico
Figura 1: schema elettrico
