Il circuito di figura costituisce un ottimo stadio di ingresso per microfono. Il microfono dovrà essere di tipo piezoelettrico e verrà polarizzato mediante il resistore R5. La tensione di alimentazione potrà essere di 9V e P4 dovrà essere regolato per avere nel punto di prova circa la metà della tensione di alimentazione.
P1 e P2 fissano rispettivamente la frequenza di taglio dei filtri attivi passa alto e passa basso costituiti dalle due sezioni di IC1. P3 consente la regolazione del volume per lo stadio di amplificazione a valle.

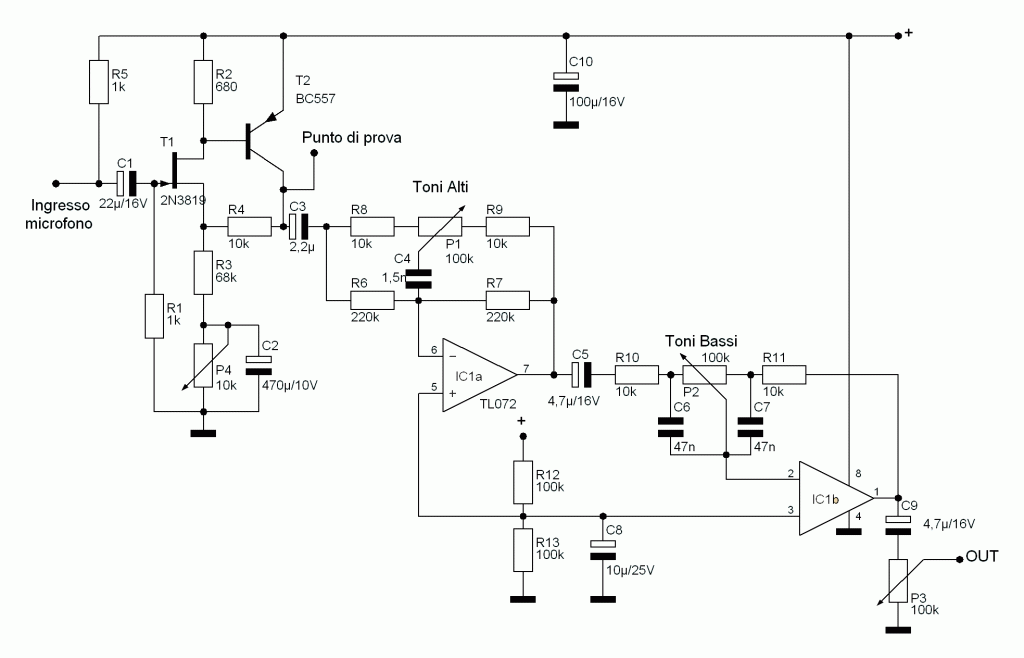

Figura 1: schema elettrico

ELENCO COMPONENTI
R11KP410K
R2680C122mF/16V
R368KC2470mF/10V
R410KC32.2mF
R51KC41.5nF
R6220KC54,7mF/16V
R7220KC647nF
R810KC747nF
R910KC810mF/25V
R1010KC94,7mF/16V
R1110KC10100mF/16V
R12100KT12N3819
R13100KT2BC557
P1100KIC1ATL072
P2100KIC2BTL072
P3100K
