Collaudare un Amplificatore Audio con Onda Quadra e Bode Plot: Vediamo Come e Perché con Roberto Armani

In questo episodio di Elektor Engineering Insights, Roberto Armani illustra le tecniche pratiche dell'oscilloscopio per il test degli amplificatori audio.

Misurazione Oggettiva nel Laboratorio Audio

Nell'ultimo episodio di Elektor Engineering Insights, parlo con Roberto Armani, collaboratore di lunga data di Elektor e redattore senior, dei metodi pratici per analizzare gli amplificatori audio utilizzando l'oscilloscopio.

Invece di affidarsi a test d'ascolto soggettivi, la discussione si focalizza su misure oggettive e ripetibili che possono essere eseguite rapidamente al banco. Armani descrive perché la visualizzazione dei segnali spesso rivela i problemi molto prima che diventino evidenti all'orecchio.

Uso delle Onde Quadre per il Test degli Amplificatori Audio

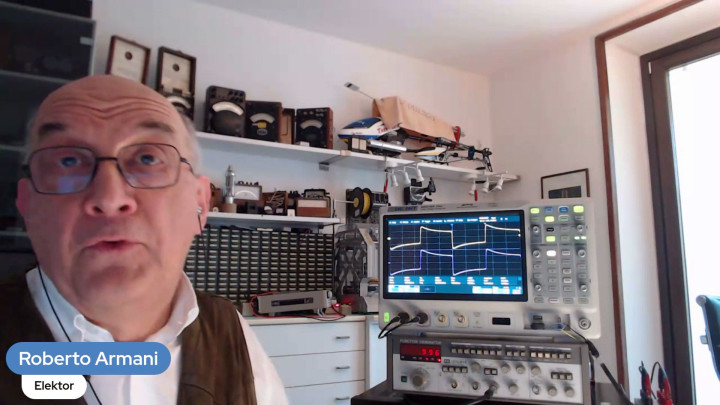

Il test delle onde quadre viene utilizzato per dimostrare come sia possibile identificare rapidamente le limitazioni della larghezza di banda, l'interazione con il controllo dei toni e la formazione di frequenze indesiderate. Osservando la forma dei bordi, l'inclinazione e l'overshoot, è possibile individuare problemi a bassa e alta frequenza che sono difficili da rilevare con il solo test delle onde sinusoidali.

Gli esempi mostrati nel video illustrano come anche piccoli difetti del circuito o le tolleranze dei componenti possano influenzare in modo significativo la risposta dell'onda quadra.

Grafici di Bode e Risposta in Frequenza

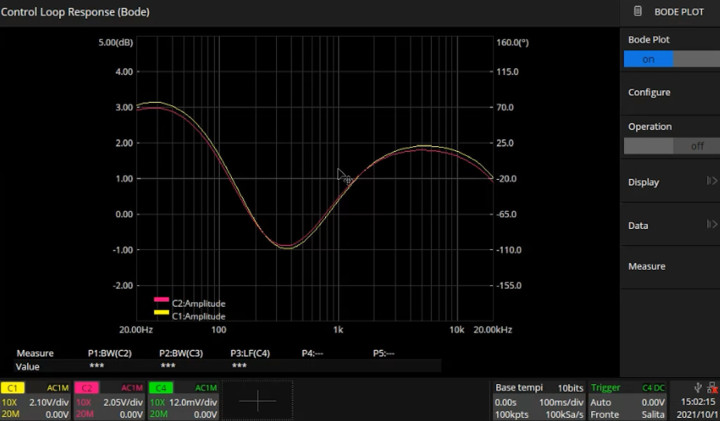

L'episodio passa poi a Bode plots generati direttamente su un moderno oscilloscopio digitale. Questi grafici consentono di visualizzare la risposta in frequenza sull'intera banda audio e di quantificare le variazioni di guadagno, il roll-off e lo sbilanciamento dei canali.

Armani mostra come questo approccio si confronta con i vecchi metodi basati sullo sweep, che richiedono più tempo, e descrive quando i diagrammi di Bode valgono il tempo extra di configurazione.

Tempo di Salita, Larghezza di Banda e Udibilità nel Mondo Reale

Le misure del tempo di salita vengono utilizzate per collegare il comportamento nel dominio del tempo con le prestazioni nel dominio della frequenza. La discussione mette in evidenza come la velocità dell'amplificatore sia correlata alla larghezza di banda e dove i miglioramenti cessano di avere benefici pratici per l'udito.

Basandosi su decenni di esperienza nel campo dell'assistenza elettronica e del lavoro editoriale, Armani riflette anche sul divario tra le prestazioni misurate e la qualità del suono percepita.
